Penetrieranlagen

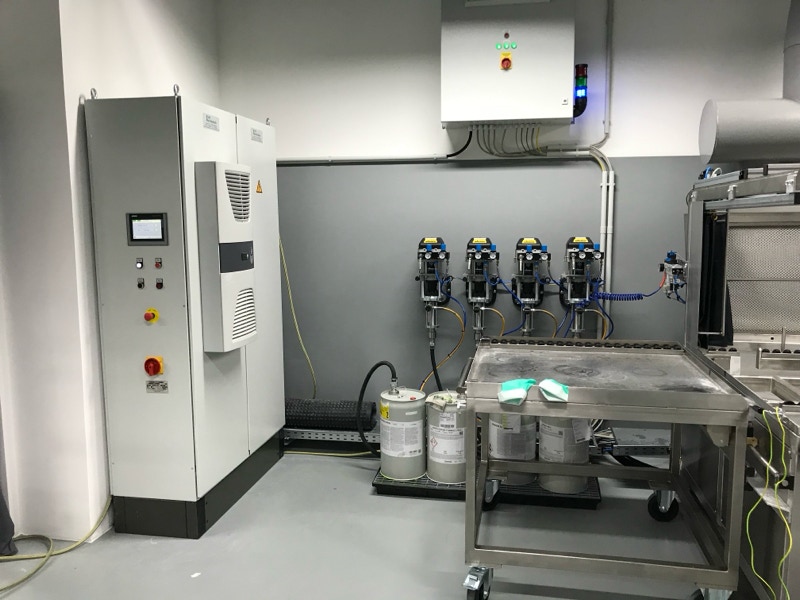

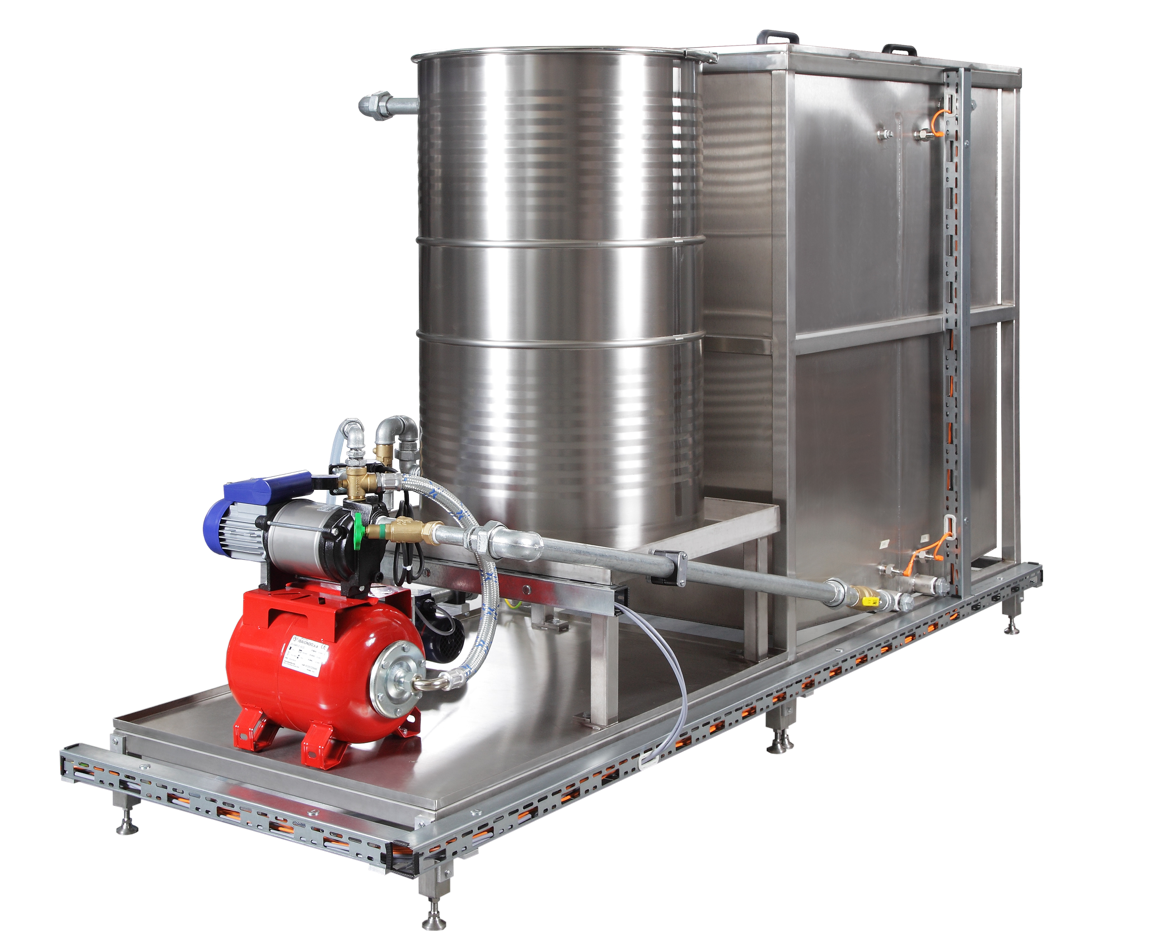

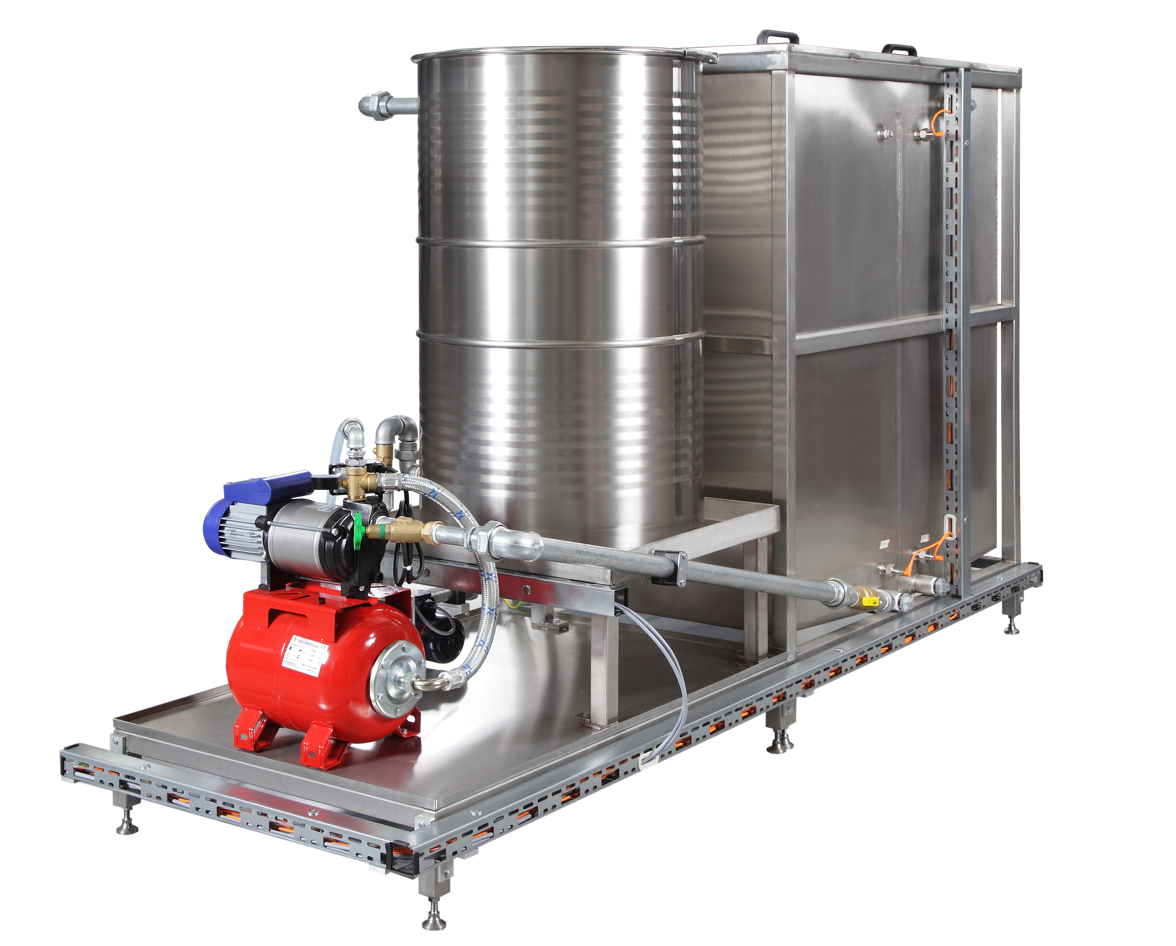

Vollautomatisierte PT-Linie für reproduzierbare Prozesssicherheit

Die vollautomatische Linie übernimmt alle Schritte dieses Prüfverfahrens – ohne manuelles Eingreifen:

1. Aufbringen des Penetriermittels durch Tauchen.

2. Einwirkzeit unter kontrollierten Bedingungen.

3. Entfernung des überschüssigen Penetriermittels (Waschen)

4. Trocknungsprozess. (Ofen)

5. Auftragen des Entwicklers. (Wirbelkammer)

6. Inspektion durch einen Mitarbeiter

Vorteile

Reproduzierbarkeit: Jeder Prüfschritt läuft exakt gleich ab → hohe Prozesssicherheit.

Dokumentation & Rückverfolgbarkeit: Alle Prüfergebnisse können automatisch gespeichert werden.

Normkonformität: Erfüllt internationale Prüfstandards (z. B. EN ISO 3452 für PT).

Effizienz: Hohe Stückzahlen prüfbar, weniger Personalaufwand.

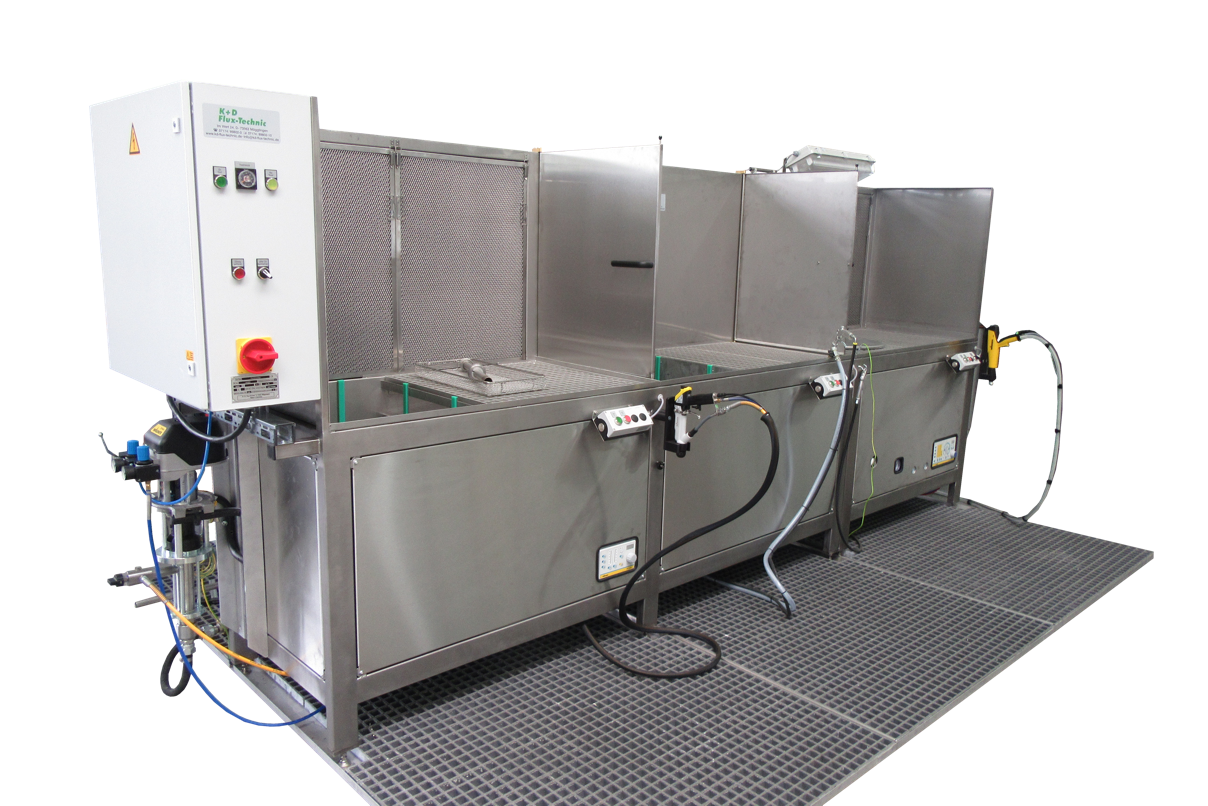

Die Penetrieranlage für die Anwendung eines ROT/ WEISS oder auch FLUORESZIERENDEN Prüfsystems mit E-Statik

und bis zu 500 kg ausgelegt besteht aus folgenden Komponenten:

Eindringstation (ROT) zum Penetrieren mit Abtropfbereich inkl. Absaugung

Waschstation für die Zwischenreinigung

Station zum Trockenentwickeln (WEISS) und Beurteilen inkl. Absaugung

Eindringstation (ROT/FLUORESZIEREND) zum Penetrieren mit Abtropfbereich inkl. Absaugung.

Lichte Behälter-Abmessungen: Länge 1200 mm (links:500mm; rechts 700mm), Breite 630 mm, Tiefe 740 mm

Tauchbecken links, Abtropfbereich rechts mit Ablauf in den Tank Waschstation für die Zwischenreinigung

Lichte Behälter-Abmessungen: Länge 1200 mm (links:500mm; rechts 700mm), Breite 630 mm, Tiefe 740 mm

Station zum Trockenentwickeln (WEISS) und Beurteilen inkl. Absaugung klappbare Spritzschutzwände Drehplatte mit 500kg Tragkraft

Abmessungen: Länge 1200 mm, Breite 630 mm, Tiefe 300 mm

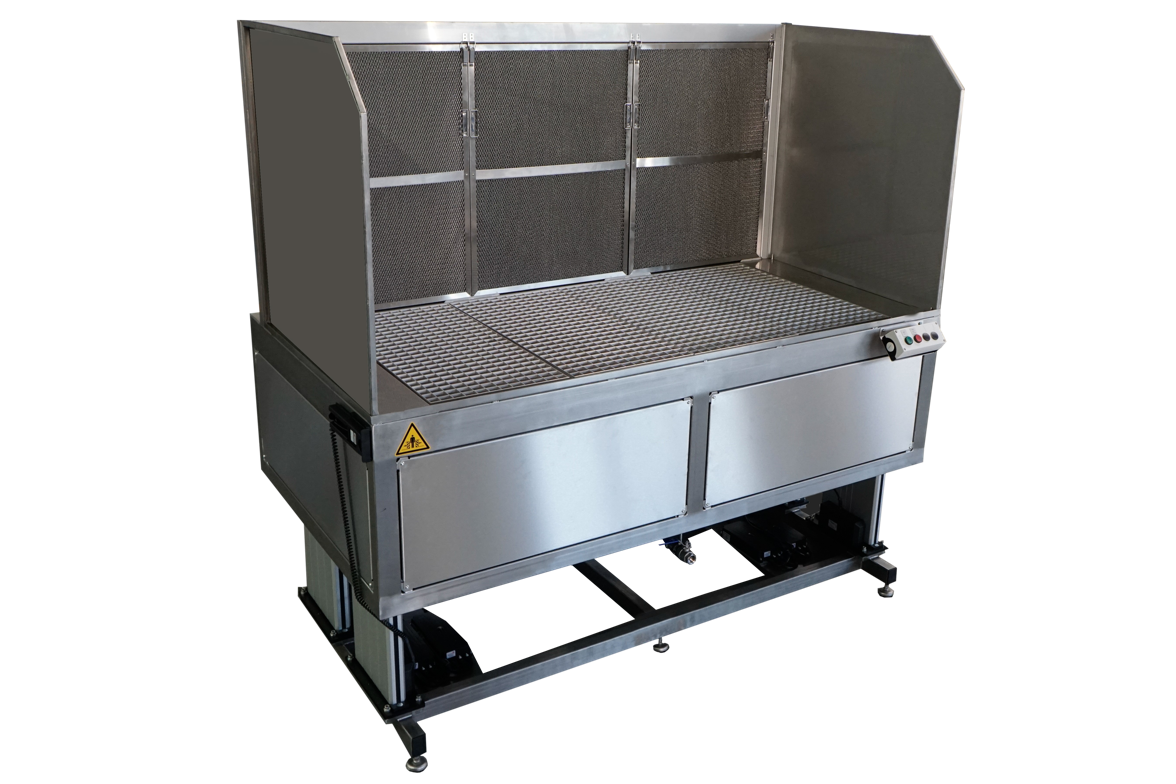

Penetriertisch mit Elektro-Mechanischer Höhenverstellung für die Anwendung eines ROT/ WEISS oder auch FLUORESZIERENDEN Prüfsystems.

- Gestell inkl. Wanne aus Edelstahl

- Elektro- mechanische Höhenverstellung

- mit eingelegtem Gitterrost auf 3 Ebenen positionierbar

- Absaugung Ventilator über Gestrick- und Feinfilter

- Tragfähigkeit 1000 kg

- Arbeitshöhen von 750 mm - 1000 mm

- geführte Hubbewegung

- 3 Benutzer und somit 3 unterschiedliche Höheneinstellungen programmierbar.

Lichte Abmessungen: Länge: 1000 mm, Breite: 2000 mm, Tiefe: 500 mm

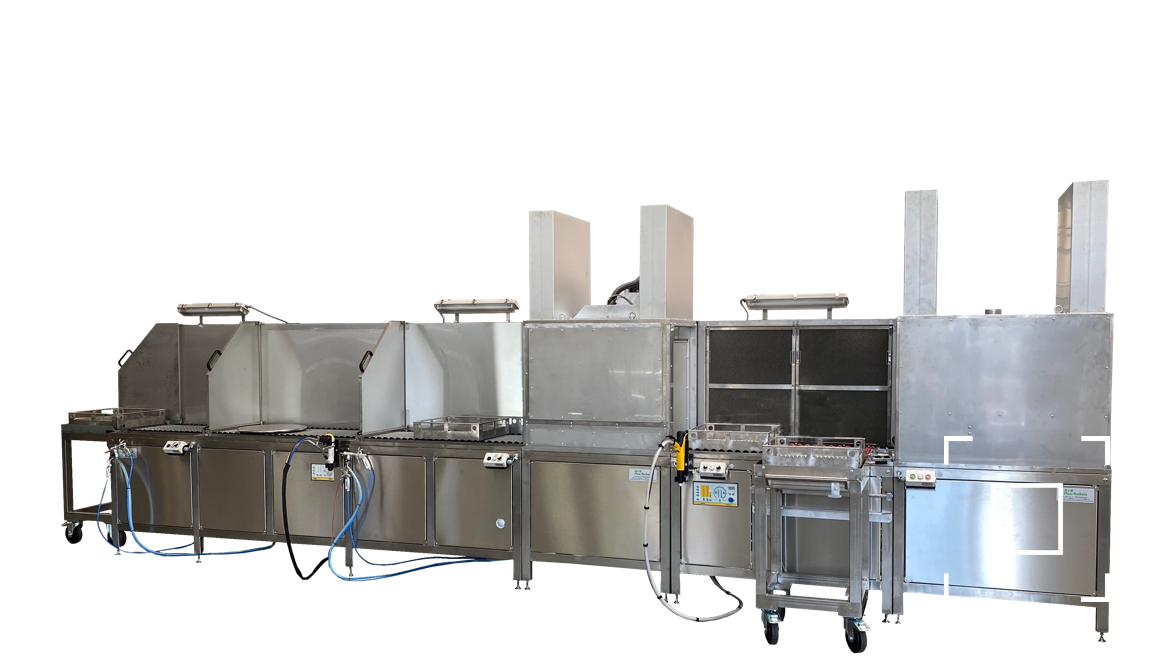

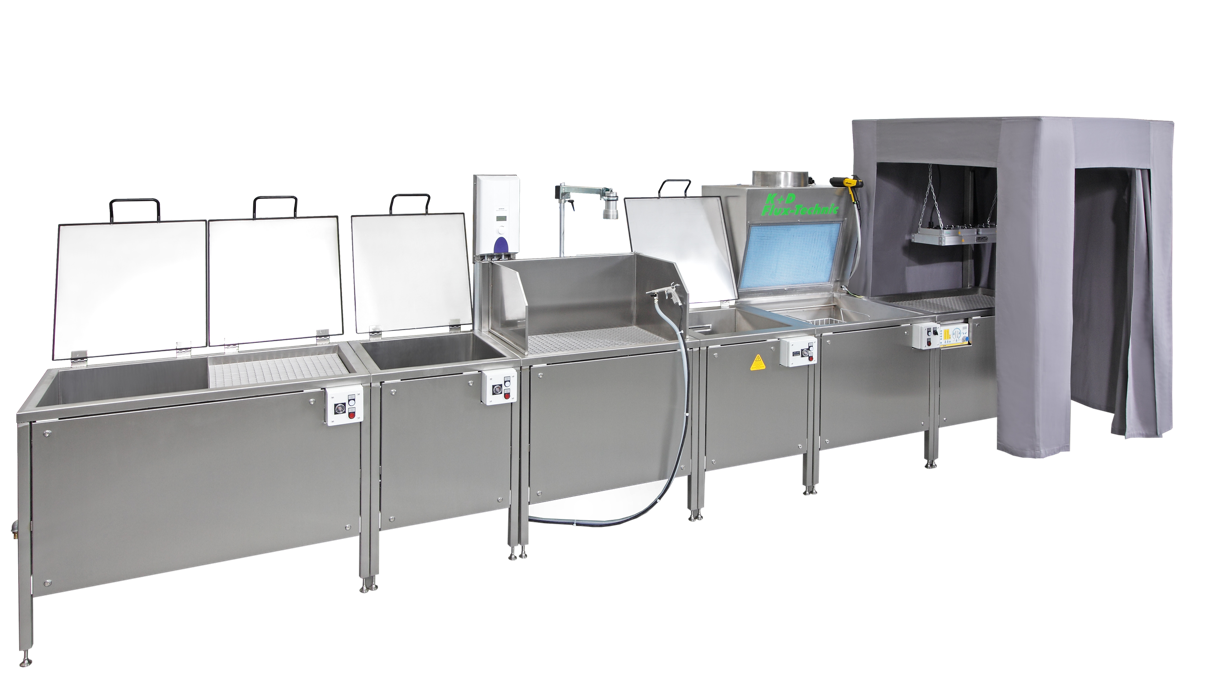

Manuelle Penetrieranlage mit E-Statik Entwicklerstation zur Anwendung eines FLUORESZIERENDEN Prüfsystems.

Eindringstation zum Penetrieren im Tauchverfahren mit Abtropfbereich

Emulgatorstation

Waschstation für die Zwischenreinigung mit Durchlauferhitzer

Trockenkammer

Station zum Trockenentwickeln (WEISS) mit E-Statik inkl. Absaugung

Betrachtungsplatz mit Verdunklungskabine und UV-Beleuchtung

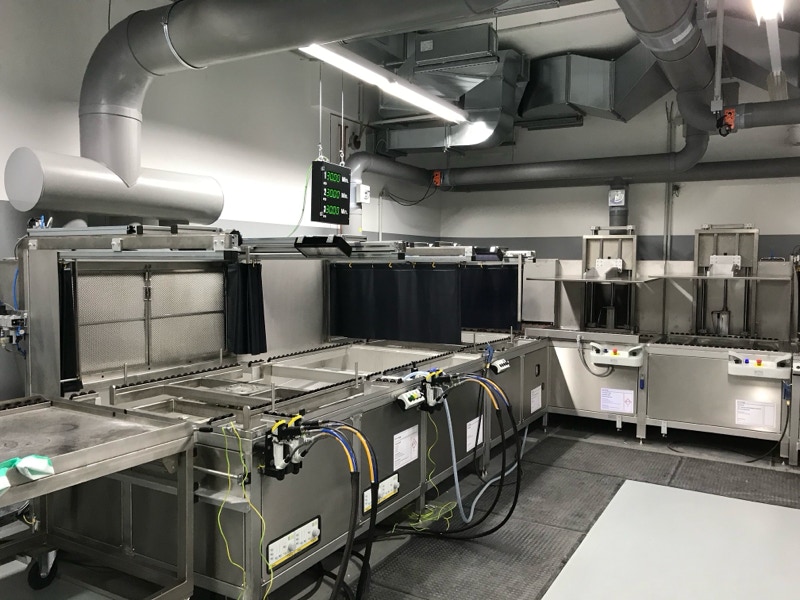

Teilautomatische Penetrieranlage mit E-Statik zur Anwendung eines FLUORESZIERENDEN Prüfsystems.

Eindringstation mit 4 verschiedenen Prüfmitteln für jedes Prüfmittel E-Statikeinheit zum Penetrieren

Korbsystem zum einfachen Transport der Bauteile, Mit Hub- und Dreheinheiten

Emulgatorstationen

Waschstation für die Zwischenreinigung

Trockenofen

Station zum Trockenentwickeln (WEISS) inkl. Absaugung

2x Betrachtungsplatz mit Verdunklungskabine und UV-Beleuchtung

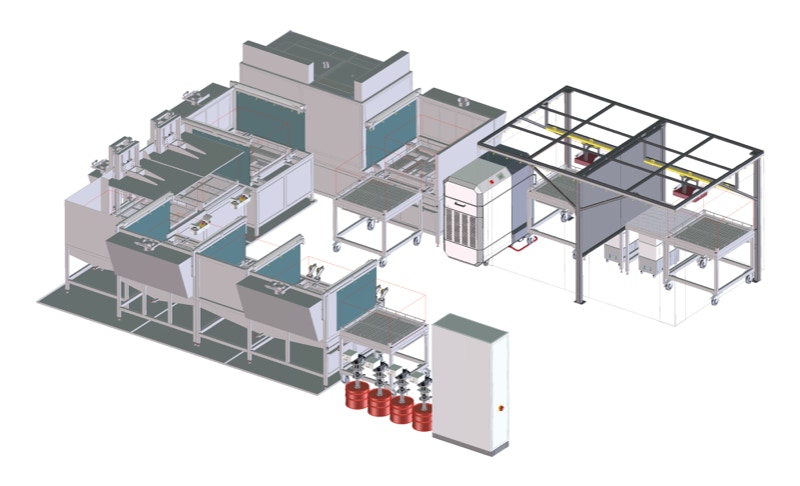

Penetrierlinie mit Transportkörben

PT-E-Statik , Entwickler E-Statik, Trockenofen und Teilewaschanlage.

Zum Korbtransport außerhalb der Anlage werden spezielle Wägen eingesetzt.

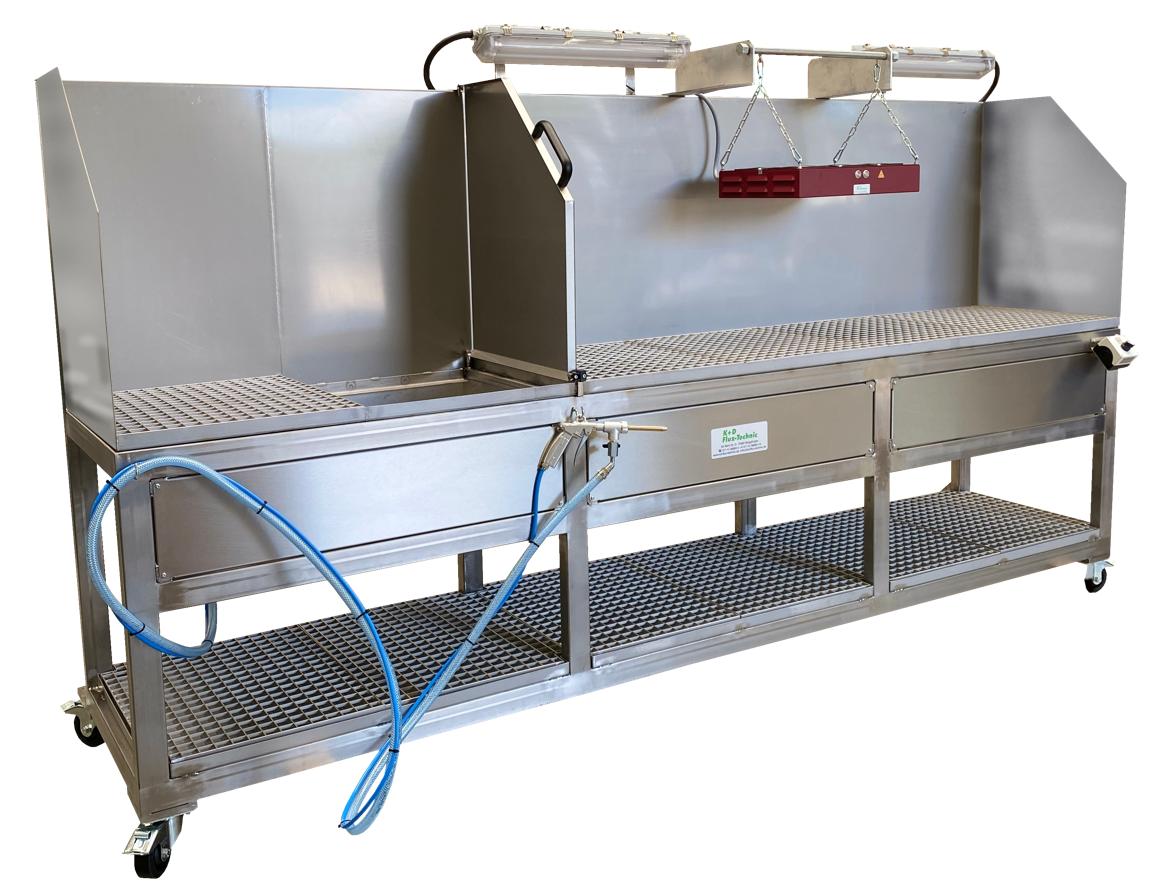

Penetriertisch mobil BASIC komplett aus Edelstahl.

mit Tageslicht und UV-Beleuchtung. Für die einfache mobile Prüfung. PT-Platz, Waschplatz mit Luft-Wasser Pistole und Spritzschutz, Trockenbereich und Betrachtungsplatz. Wahlweise mit 1 oder 2 Becken.

Im unteren Bereich viel Ablagefläche mit integrierter Edelstahlwanne.
